Основой модельного ряда
являются два корпуса «Вымпел 560» и «Вымпел 690» на их основе
выпускаются катера различных модификаций и назначения.
|
|
|
|
|
 |
| |

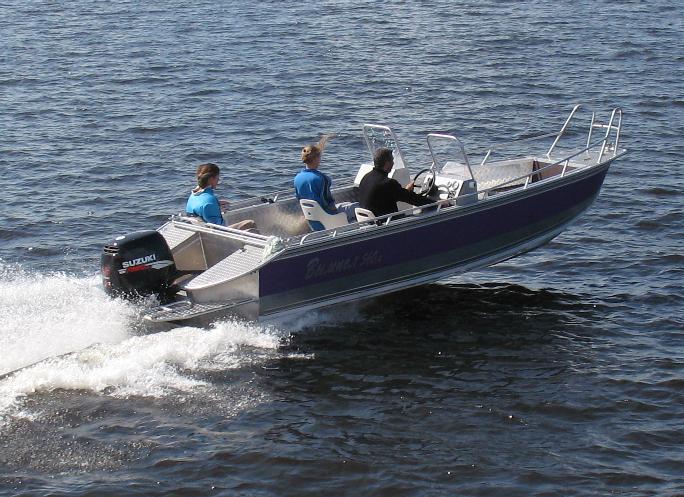

"Вымпел-560" |
|
|

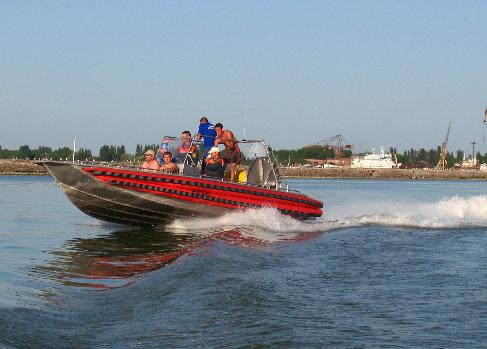

"Вымпел-690" |
|
Длина корпуса |
5,60 м. |
|
|
6,90 м. |
|
Длина габаритная |
6,45 м. |
|
|
7,75
м. |
|
Ширина
габаритная |
2,25 м. |
|
|
2,46 м. |
|
Высота борта на
миделе |
0,9 м. |
|
|
0.92м. |
|
Осадка корпусом |
0,28 м |
|
|
0,35 м |
|
Мощность двигателя мин.-макс |
90-140 л.с. |
|
|
100-200 л.с |
Катера имеют плоскокилеватые обводы (килеватость
15º - 17º), наклонный форштевень и три пары
продольных реданов. Корпуса изготовлены из
листового и профильного проката на основе деформируемого
алюминиево-магниевого сплава АМг-5М в соответствии с ОСТ 5. 9398.
Соединения корпусных конструкций выполнены с помощью ручной
электродуговой сварки в среде инертных газов
(аргона) по ГОСТ 14806 в соответствии с ОСТ 5. 9153.
Конструкция корпуса набрана по смешанной системе набора. Шпация
поперечного рамного набора - 600мм. Обшивка днища и транца – лист
S=4мм, обшивка бортов и
набор – лист S=3мм,
флоры, стрингера, днищевые р.ж., брызгоотбойник - L
50*50*4, продольные реданы - L 50*30*3, привальный брус - труба d
38*3

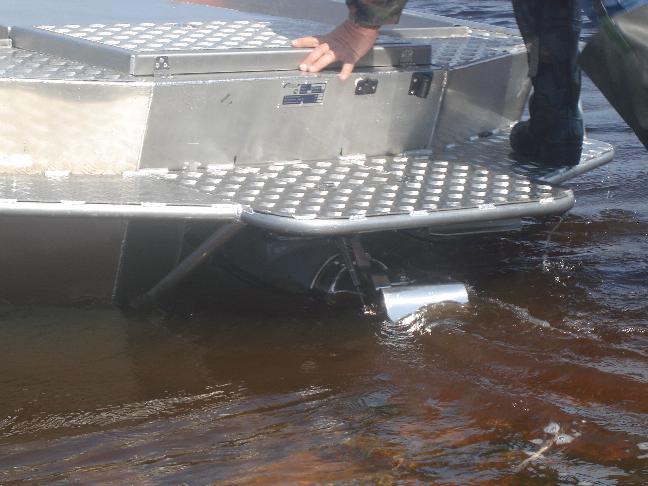

В зависимости от типа
энергетической установки кормовая часть корпуса изготавливается
для установки стационарного либо подвесного двигателя.
